De tre huvudsakligatyper av formblåsningsmaskinerär extrudering formblåsning (EBM), formsprutning formblåsning (IBM) och formsprutning sträckformblåsning (ISBM). EBM täcker det bredaste utbudet — från små flaskor till 2000-liters tankar — och delas upp i kontinuerliga maskiner för små delar och ackumulatormaskiner för stora. IBM tillverkar små flaskor med precisa halsar. ISBM tillverkar klara PET-flaskor. Din produkt bestämmer typen. Hitta den i tabellen nedan.
Varje ihålig plastprodukt kommer från en av tre maskinfamiljer. Välj rätt, och din linje går magert i flera år. Välj fel, och ingen inställning kommer att rädda dig.
Köpare når oss ofta efter veckor av förvirrande efterforskningar. De flesta artiklarna listar de tre typerna, beskriver var och en i två meningar och slutar. Ingen förklarar undertyperna - och för stora containrar är undertypen det verkliga beslutet.
Den här guiden fixar det. Vi bygger extruderingsformblåsningsmaskiner, så vi känner den familjen inifrån. För de andra två typerna berättar vi vad de gör bra och när du ska leta någon annanstans - inklusive borta från oss.
De tre huvudtyperna i korthet
| EBM | IBM | ISBM | |
|---|---|---|---|
| Hur det fungerar | Extruderar ett rör (parison), blåser upp det i en form | Injicerar en förform och blåser den sedan | Injicerar en PET-förform, sträcker och blåser den |
| Storleksintervall | Bredast — små flaskor till 2000 L tankar | Liten - vanligtvis under 1 L | Små till medelstora - vatten- och dryckesflaskor |
| Signaturstyrka | Stora delar, handtag, flerskiktsväggar | Exakta halsar, inget trimskrot | Klara, starka, lätta PET-flaskor |
| Typiska material | HDPE, PP, PVC, HMWHDPE | HDPE, PP, PS | SÄLLSKAPSDJUR |
| Typiska produkter | Jerry burkar, trummor, IBC-tankar, bränsletankar, leksaker | Pillerflaskor, kosmetiska burkar, droppare | Vatten, läsk, juice, ätbar oljeflaskor |
Extrudering formblåsning (EBM)
En formblåsningsmaskin smälter plast, trycker den genom ett munstycke som ett ihåligt rör som kallas för formning, stänger sedan en form runt röret och blåser upp det med luft. Plasten tar formens form, svalnar och matas ut.
EBM täcker fler produkter än de andra två typerna tillsammans. Den hanterar handtag (den inbyggda typen på jerryburkar), flerskiktsväggar och storlekar som ingen annan process når. Den kör också det billigaste verktyget av de tre för jämförbara delar.
Familjen delas upp i två grenar, och denna splittring är viktigare än de flesta köpare inser. Vi jämförde dem på djupet i vårackumulator vs kontinuerlig guide– här är den korta versionen.
Kontinuerliga extruderingsmaskiner
Kontinuerliga maskiner extruderar formen nonstop, och formarna skjuts in för att fånga upp den. De briljerar med små behållare i stora volymer — flaskor, dagliga kemikalieförpackningar, jerryburkar upp till cirka 15 liter.
Två konstruktioner finns i vårt sortiment. Formflyttningsmaskiner hanterar 2–15 L med klämning från 40 till 165 kN. Maskiner med böjda armar ger hastighet och 1–6 lagers samextrudering för 5–30 L delar. Bläddra ikontinuerligt maskinsortimentför hela lineupen.
Ackumulator (lagringshuvud) maskiner
Ackumulatormaskiner samlar en full laddning av smälta i en lagringscylinder och skjuter sedan ut den i ett snabbt skott. Den hastigheten bildar ett stort ämne innan gravitationen sträcker ut och förtunnar den. Stora delar har ingen annan väg.

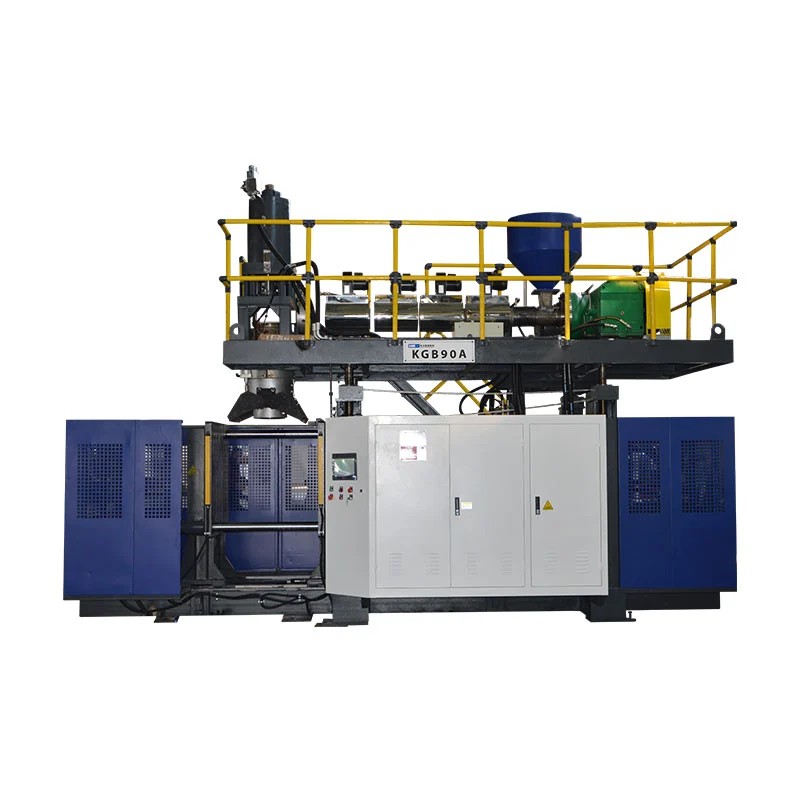

Reella siffror visar skalan. VårKGB80Agör 30 L fat med 215 kN klämning och en 5 L ackumulator. Den trecylindrigaKGS1000L-IBCgör 1000 L IBC-tankar med 1000 kN klämning och dubbla 100 mm skruvar. Deackumulatorns räckviddtoppar på 2000 L behållare och 1800 kN.
Formsprutning (IBM)
En formsprutningsmaskin arbetar i två steg på en maskin. Först formsprutar den en solid förform med en färdig hals. Sedan överför den den varma förformen till en blåsstation och blåser upp kroppen.
Vinsten är precision. Halsen kommer ut formsprutad, så gängor och tätningsytor träffar exakta mått varje skott. IBM producerar inte heller något skrot, eftersom ingenting blir trimmat.
Avvägningen är storlek. IBM passar små behållare, vanligtvis under en liter - pillerflaskor, kosmetikaburkar, droppflaskor. För allt med handtag eller verklig volym tar EBM över. Kinggle fokuserar på EBM; om din produkt är en 100 ml pharma-flaska, hjälper en IBM-specialist dig bättre, och vi kommer att säga det.
Injection stretch formblåsning (ISBM)
En formsprutningsmaskin gör de klara PET-flaskorna du dricker ur. Den värmer en PET-förform, sträcker den på längden med en stång och blåser den utåt samtidigt. Den tvåvägssträckningen riktar in polymerkedjorna.
Justering är magin. Det ger PET dess glasliknande klarhet, dess styrka och dess låga vikt - en läskflaska överlever trycksatt kolsyra vid några dussin gram.
ISBM körs i två uppsättningar. Enstegsmaskiner formar och blåser förformen i en maskin, vilket passar mindre serier och anpassade former. Tvåstegslinjer köper eller formar förformar separat och blåser dem med hög hastighet - standarden för massdrycksproduktion. PET-drycksarbetet bor här, inte i EBM.
Vilken maskintyp gör din produkt?
Läsare kommer med en produkt, inte en process. Så vänd bordet. Hitta din produkt till vänster och läs din maskintyp till höger.
| Din produkt | Maskintyp | Varför |
|---|---|---|
| PET vatten/läskflaska | ISBM | Stretch ger PET klarhet och styrka |
| Pillerflaska, kosmetisk burk | IBM | Exakta halsar, inget trimskrot |
| Diskmedel/schampoflaska | EBM — kontinuerlig | Snabba cykler, handtag, färger, utsiktsränder |
| Jerryburk (1–15 L) | EBM — kontinuerlig | Inbyggda handtag, hög effekt |
| Kemisk trumma (30–250 L) | EBM — ackumulator | Tung parison behöver ett lagrat skott |
| IBC-tank (1000 L) | EBM — ackumulator, 3-cylindrig | Enda vägen till en så stor församling |
| Bilbränsletank | EBM — ackumulator, multi-layer | Sexlagers vägg blockerar bränsleånga |
| Vattentank, kajak, vägräcke | EBM — ackumulator | Se vårblås vs rotationsgjutningjämförelse |
En gaffel till sitter uppströms allt detta. Om din del kan vara solid istället för ihålig, läs vårformblåsning vs formsprutningguide först.
Köpöverväganden efter typ
Maskintyp sätter formen på din investering, inte bara processen. Inköpschefer bör väga fyra faktorer innan de begär en offert från någon formblåsmaskinstillverkare.
Prisstruktur.Inom EBM, prisskalor med behållarstorlek, klämkraft, stationsantal och lagerantal. En flaskmaskin och en IBC-linje skiljer sig åt med en storleksordning. Ingen ärlig leverantör anger ett pris innan han ser din del – kostnaden beror på maskinmodell och produktionskrav.
Energiförbrukning.Energivåg med maskinstorlek. Vår katalog listar verkliga medelvärden: 12–18 kW på en 2 L-maskin, 27–37 kW på 30 L KGB80A, 110–150 kW på IBC-linjen. Fråga varje leverantör om samma siffra, jämför sedan energi per färdig del, inte per timme.
Ledtid och efterförsäljning.Stora specialmaskiner tar längre tid att bygga än vanliga flaskmaskiner. Fråga vem som installerar maskinen, vem som utbildar dina operatörer och hur snabbt reservdelar skickas till ditt land. En maskin utan support är ett framtida problem med en namnskylt.
Leverantörsdjup.Fråga hur många ingenjörer tillverkaren anställer och vilka komponentmärken som sitter inuti maskinen. Kinggle bygger med Mitsubishi PLC:er, MOOG servokontroll och OMRON och Schneider Electrics, och listar dem öppet. En leverantör som döljer komponentbladet har en anledning.
Tre misstag förstagångsköpare gör
Välj typ efter pris istället för produkt.En billigare maskin av fel typ ger noll säljbara delar. Lås typen först. Förhandla pris tvåa.
Ignorerar EBM-undertypen."En extruderingsmaskin" är ingen specifikation. En kontinuerlig maskin kan inte bilda en 60 L fat, och en överdimensionerad ackumulator slösar energi på flaskor. Vårvalguide i fem steggår dimensioneringsmatten.
Hoppa över det defekta samtalet.Varje typ misslyckas på sitt eget sätt, och maskinspecifikationen avgör hur ofta. Underdimensionerad klämning ger blixt vid varje tagning. Läs vår felsökningsguide innan du skriver under och fråga din leverantör hur maskinen förhindrar varje fel.
Vanliga frågor
Vilka är huvudtyperna av formblåsningsmaskiner?
De tre huvudtyperna av formblåsningsmaskiner är extrusion formblåsning (EBM), formsprutning formblåsning (IBM) och formsprutning sträckformblåsning (ISBM). EBM täcker det bredaste produktsortimentet och delas upp i kontinuerliga maskiner för små containrar och ackumulatormaskiner för stora delar som fat och IBC-tankar. IBM tillverkar små flaskor med precisa halsar. ISBM tillverkar klara PET-flaskor.
Vad är skillnaden mellan extrudering och formsprutning?
Extrudering formblåsning bildar ett ihåligt rör av smält plast och blåser sedan upp det inuti en form. Formblåsning formsprutar först en solid förform med en färdig hals och blåser sedan förformen till sin slutliga form. EBM hanterar det bredaste storleksintervallet, från flaskor till 2000-liters tankar. IBM passar små flaskor som behöver exakta halsmått, till exempel läkemedelsbehållare.
Vilken typ av formblåsningsmaskin är bäst för stora behållare som trummor och IBC-tankar?
Ackumulator (lagringshuvud) extruderingsformblåsningsmaskiner gör stora behållare. Ackumulatorn lagrar en full laddning av smälta och skjuter sedan ut den snabbt - innan den tunga församlingen sträcker sig och tunnar ut under sin egen tyngd. Kinggles ackumulatorsortiment sträcker sig från 20-litersmaskiner till trecylindriga system för 1000-liters IBC-tankar och 2000-litersbehållare.
Vilken typ av formblåsningsmaskin gör PET-vattenflaskor?
Injection stretch formblåsningsmaskiner (ISBM) gör klara PET-vatten- och dryckesflaskor. Processen sträcker en uppvärmd förform på längden samtidigt som den blåser den, vilket riktar in polymeren och ger PET dess klarhet och styrka. Tvåstegs ISBM, där förformar gjuts separat och blåser senare, dominerar dryckesproduktionen i stora volymer.
Vad kostar en formblåsningsmaskin?
Kostnaden beror på maskintyp och specifikation. Inom extrudering formblåsning, prisskalor med behållarstorlek, klämkraft, stationsantal, lagerantal och automatiseringen runt maskinen. En liten flaskmaskin och en 1000-liters IBC-linje skiljer sig åt med en storleksordning. Den snabbaste vägen till ett reellt nummer är en specificerad offert baserad på din dels volym, material, väggtjocklek och målproduktion.
Känner du till din produkt, osäker på maskinen?
Om du utvärderar en formblåsningsmaskin för din produktionslinje kan vårt ingenjörsteam hjälpa dig att bekräfta rätt typ och konfiguration baserat på din produktstorlek, material och produktionsmål. Skicka detaljinformationen så svarar vi med en specificerad rekommendation – inklusive en ärlig remiss om din produkt hör hemma på en maskin som vi inte bygger. Byggt extruderingsformblåsningsmaskiner sedan 2002, med 15 ingenjörer i teamet.
Fråga vilken maskin som passar din produkt →Tre typer, en regel: produkten väljer maskinen. PET-flaskor går till ISBM. Exakta små halsar går till IBM. Allt annat - från schampoflaskor till 2000-liters tankar - hör till extruderingsformblåsning, uppdelad mellankontinuerligochackumulatormaskiner. Hitta din produkt i uppslagstabellen och storleksanpassa sedan maskinen medurvalsguide.
